기둥 주근 이음 위치와 층별 배근 시 주의사항

철근콘크리트 기둥의 주근 이음은 단순히 “철근을 어디서 연결할 것인가”의 문제가 아닙니다. 기둥은 축력과 휨모멘트를 함께 전달하는 주요 구조부재이기 때문에, 이음 위치·이음 방식·층별 철근량 변화·접합부 간섭·내진상세를 함께 검토해야 합니다.

특히 기둥 주근 이음은 큰 응력이 발생하는 위치를 피하고, 가능한 경우 동일 단면에 이음이 집중되지 않도록 분산하는 것이 기본 원칙입니다. 설계기준에서도 철근 이음 위치와 이음부를 엇갈리게 배치하는 상세를 설계도서에 명시하도록 하고 있습니다.

기둥 주근 이음이란 무엇인가

기둥 주근은 건물 높이 전체를 한 가닥으로 연속 시공하기 어렵기 때문에 층별 또는 일정 구간마다 연결해야 합니다.

대표적인 이음 방식은 다음과 같습니다.

• 겹침이음
• 기계식 이음
• 용접이음

겹침이음은 두 철근을 일정 길이만큼 겹쳐 주변 콘크리트의 부착작용으로 힘을 전달합니다.

기계식 이음은 커플러 등의 장치를 통해 철근 사이의 힘을 직접 전달합니다.

어떤 방식을 사용할지는 철근 직경, 구조형식, 내진상세, 이음 위치, 시공성 등을 고려해 설계도서에서 결정합니다.

왜 기둥 중간부에서 이음하는 경우가 많을까

기둥 단부와 보-기둥 접합부 인근은 휨모멘트와 변형이 집중될 가능성이 높은 구간입니다.

특히 내진설계가 적용되는 중간·특수 모멘트골조에서는 소성힌지가 발생할 가능성이 높은 기둥·보 단부 부근에서 특정 기계식 이음 사용이 제한됩니다.

KDS 관련 내진기준에서는 유형 1 기계식 이음의 경우 기둥이나 보 단부 또는 비선형 변형으로 철근 항복이 예상되는 단면에서 부재 깊이의 2배 이내 영역에서는 사용할 수 없도록 규정하고 있습니다. 유형 2 기계식 이음은 더 높은 성능요건을 만족할 경우 위치 제한이 완화됩니다. 코딜

따라서 현장에서 흔히 보는 “기둥 중간부 이음”은 단순한 작업 편의 때문만이 아니라 응력 집중구간을 피하려는 구조적 이유가 있습니다.

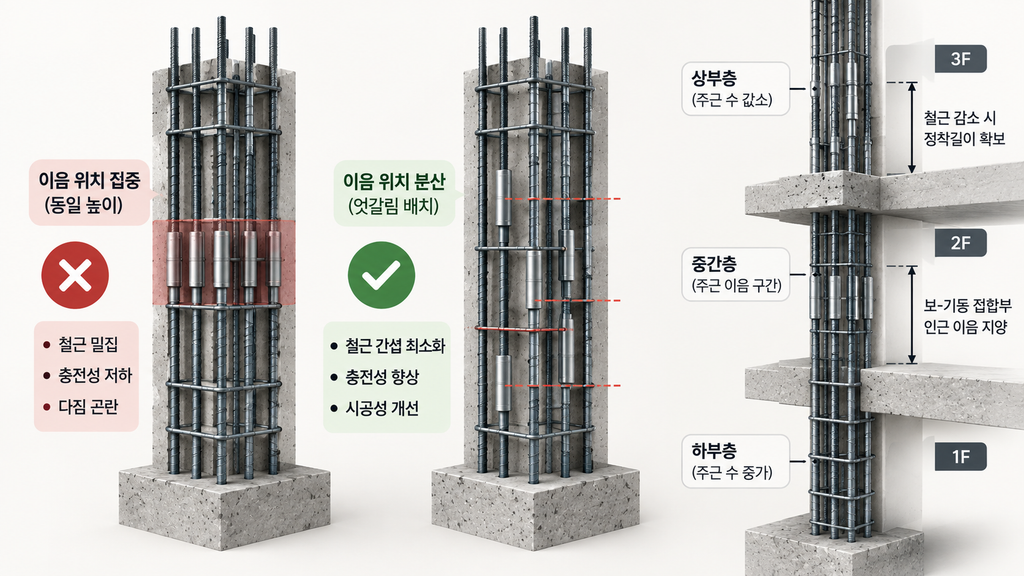

모든 기둥 주근을 같은 높이에서 이으면 안 되는 이유

한 단면에서 많은 주근을 동시에 이으면 다음 문제가 발생할 수 있습니다.

• 이음부 철근 밀집
• 콘크리트 충전성 저하
• 철근 사이 간격 부족
• 진동다짐 곤란
• 부착응력 집중
• 시공오차 증가

그래서 일반적으로 이음 위치를 서로 어긋나게 배치하는 분산이음·엇갈림 이음이 유리합니다.

설계기준에서도 철근 이음부는 가능한 한 서로 엇갈리게 배치하고, 응력이 큰 영역은 피하도록 요구합니다.

층별로 주근 개수가 달라지는 이유

건물의 하부 기둥은 상부층의 하중까지 전달해야 하기 때문에 일반적으로 상부층보다 큰 축력을 부담합니다.

따라서 설계에 따라 하부층은

• 철근 직경이 더 크거나
• 철근 개수가 더 많거나
• 기둥 단면이 더 클 수 있습니다.

상부층으로 올라가면서 축력이 감소하면 주근 수량이나 직경이 줄어드는 상세가 적용될 수 있습니다.

이때 중요한 점은 층 경계에서 철근 수량이나 직경을 임의로 변경해서는 안 된다는 것입니다.

반드시 구조도면의 기둥일람표와 철근상세도를 따라야 합니다.

층이 바뀌면서 철근 개수가 줄어들 때 주의사항

예를 들어 아래층에서 주근이 12개이고 위층에서 8개로 줄어든다고 가정하겠습니다.

단순히 아래층 철근 4개를 슬래브 면에서 바로 끊는 방식으로 처리해서는 안 됩니다.

철근 절단 위치는 구조설계에서 요구하는 정착조건을 만족해야 합니다.

즉,

철근 감소 → 필요한 정착길이 확보 → 구조도면의 절단 위치 준수

순서로 봐야 합니다.

주근이 줄어드는 위치에서는 보-기둥 접합부와의 간섭도 함께 확인해야 합니다.

철근 직경이 바뀌는 층에서는 더 주의해야 한다

층별로 철근 직경이

D32 → D29
D29 → D25

처럼 변경될 수도 있습니다.

이 경우 단순 겹침이음이 가능한지, 기계식 이음이 필요한지, 서로 다른 직경을 연결할 수 있는 커플러가 지정돼 있는지 확인해야 합니다.

특히 기계식 이음은 제품별로 적용 가능한 철근 직경과 강종이 정해져 있으므로 현장에서 임의의 커플러를 사용해서는 안 됩니다.

보-기둥 접합부에서 철근이 밀집되는 이유

기둥 상부에는 다음 철근들이 동시에 모일 수 있습니다.

• 기둥 주근
• 기둥 띠철근
• 보 상부근
• 보 하부근
• 보 스터럽
• 접합부 횡보강근
• 기둥 이음철근

따라서 기둥 주근 이음 위치를 접합부에 가까이 두면 철근 밀집도가 더욱 커질 수 있습니다.

이 경우 콘크리트 충전성과 진동다짐이 나빠질 수 있기 때문에 설계상 허용된다면 접합부 밀집구간을 피해서 이음을 배치하는 것이 시공성 측면에서도 유리합니다.

기둥 띠철근도 함께 확인해야 한다

기둥 주근만 정확히 배치한다고 해서 철근공사가 끝나는 것은 아닙니다.

기둥 주근은 띠철근 또는 횡보강근에 의해 횡방향으로 구속됩니다.

특히 이음부에서는 철근 사이의 힘 전달과 콘크리트 구속이 중요하므로 횡보강근 상세도 반드시 함께 확인해야 합니다.

내진 상세가 적용되는 구간에서는 띠철근 간격과 배치조건이 일반구간보다 엄격할 수 있습니다.

내진기둥의 이음은 일반기둥과 다르게 봐야 한다

내진설계가 적용되는 기둥에서는 이음 위치가 더 중요해집니다.

지진 발생 시 기둥 단부에 큰 반복 휨변형이 발생할 수 있기 때문입니다.

그래서 소성변형이 예상되는 구간에서는

• 겹침이음
• 특정 유형 기계식 이음
• 용접이음

사용이 제한될 수 있습니다.

특히 유형 1 기계식 이음은 소성힌지 예상 영역에서 사용하지 못하도록 제한되는 기준이 존재합니다. 코딜

따라서 “기계식 커플러니까 아무 곳에 설치해도 된다”는 판단은 틀립니다.

층별 배근 시 실제 현장에서 확인할 항목

기둥 철근 검측에서는 최소한 다음 항목을 확인하는 것이 좋습니다.

주근 직경 → 주근 개수 → 이음 위치 → 이음 방식 → 이음길이 → 철근 간격 → 피복두께 → 띠철근 간격 → 보 철근과의 간섭 → 다음 층 철근 변화

특히 기둥일람표(Column Schedule)는 반드시 확인해야 합니다.

층별로

• 기둥 단면
• 주근 수량
• 주근 직경
• 띠철근 규격
• 띠철근 간격

이 달라질 수 있기 때문입니다.

현장에서 자주 발생하는 오류

첫째, 모든 기둥 주근을 같은 높이에서 이음하는 경우입니다. 이음 집중으로 철근 밀집과 시공성 저하가 발생할 수 있습니다.

둘째, 층 변경부에서 철근 수량을 임의로 줄이는 경우입니다. 철근 절단 위치와 정착조건을 반드시 도면에서 확인해야 합니다.

셋째, 보-기둥 접합부에서 철근 간섭 때문에 기둥 주근을 임의로 이동하는 경우입니다. 주근 위치 변화는 피복과 구조성능에 영향을 줄 수 있습니다.

넷째, 커플러 위치를 작업 편의에 따라 변경하는 경우입니다. 내진설계 구조에서는 이음 종류에 따라 위치 제한이 있을 수 있습니다.

다섯째, 층별 기둥일람표를 확인하지 않고 아래층 배근을 그대로 연장하는 경우입니다.

정리

기둥 주근 이음에서 핵심은 단순히 이음길이를 확보하는 것이 아닙니다.

이음 위치 + 이음 분산 + 철근 정착 + 층별 주근 변화 + 접합부 간섭 + 내진상세

를 함께 검토해야 합니다.

특히 이음은 응력이 큰 부위를 피하고 가능한 경우 서로 분산하며, 내진구조에서는 소성힌지 예상구간의 이음 제한을 반드시 확인해야 합니다. 코딜

실제 현장에서는 인터넷상의 일반적인 위치나 관행보다 구조도면, 기둥일람표, 철근상세도, 적용 KDS·KCS 기준을 우선 적용해야 합니다.
