철근 배근 간격 부족이 타설 품질에 미치는 영향

철근콘크리트 구조물에서 철근 간격은 구조성능뿐 아니라 콘크리트 타설성과 충전성을 좌우하는 중요한 시공 조건입니다. 철근 사이의 순간격이 지나치게 좁으면 굵은골재와 모르타르가 철근 사이를 원활하게 통과하지 못하고, 진동다짐도 어려워져 공극·벌집·충전불량 같은 품질 문제가 발생할 수 있습니다.

국내 철근상세 기준은 동일 평면의 평행철근 사이 수평 순간격을 25 mm 이상이면서 철근 공칭지름 이상으로 두도록 하고, 압축부재의 축방향 철근은 40 mm 이상이면서 철근 공칭지름의 1.5배 이상을 요구합니다. 또한 굵은골재 최대 공칭치수는 개별 철근 등의 최소 순간격의 3/4을 초과하지 않도록 제한합니다. Scribd

철근 간격이 부족하면 왜 타설이 어려워질까

콘크리트는 시멘트 페이스트, 잔골재, 굵은골재로 구성됩니다. 이 중 굵은골재가 철근 사이를 통과하려면 철근 사이에 충분한 공간이 필요합니다.

철근 간격이 너무 좁으면 굵은골재가 철근 사이에 걸리고, 모르타르만 빠져나가면서 재료분리가 발생할 수 있습니다. 그 결과 철근 주변과 부재 내부에 빈 공간이 남거나, 골재가 한쪽에 집중될 수 있습니다.

즉 철근 간격 부족은 단순히 “철근이 빽빽하다”는 문제가 아니라 콘크리트의 실제 흐름과 충전경로를 막는 문제입니다.

굵은골재 최대치수와 철근 간격의 관계

철근 간격을 검토할 때 굵은골재 최대치수를 함께 보는 이유가 여기에 있습니다.

KDS 관련 기준에서는 굵은골재의 최대 공칭치수가 다음 값을 초과하지 않도록 규정합니다.

• 거푸집 양 측면 최소거리의 1/5
• 슬래브 두께의 1/3
• 개별 철근, 다발철근, 긴장재 또는 덕트 사이 최소 순간격의 3/4

이는 골재가 철근 사이를 통과하지 못해 충전불량이 생기는 것을 방지하기 위한 취지입니다. 다만 공극 없이 타설할 수 있는 적절한 다짐방법이 확보되는 경우에는 책임구조기술자의 판단에 따라 달리 검토될 수 있습니다. Scribd

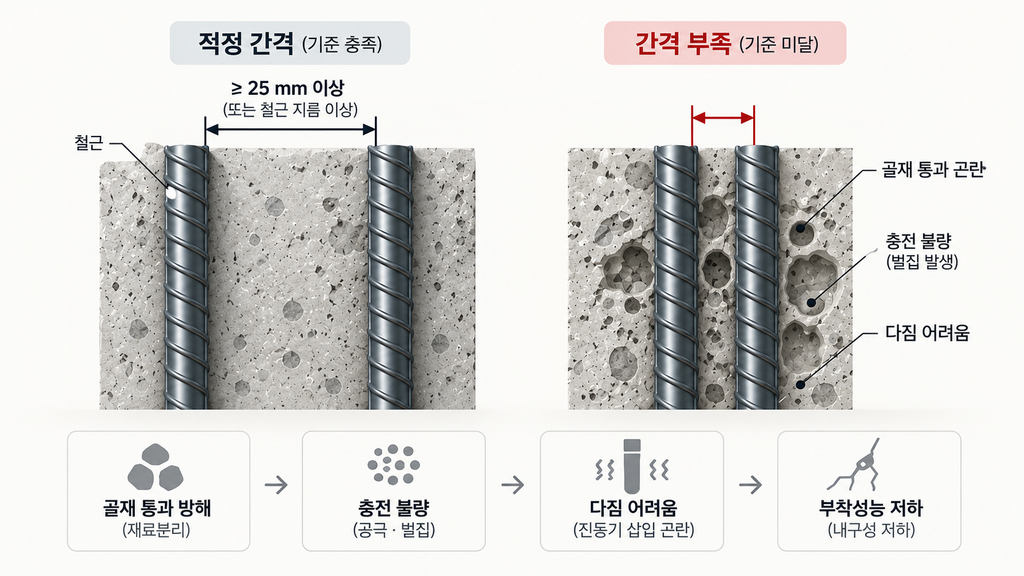

철근 간격 부족으로 발생할 수 있는 대표적 품질 문제

1. 벌집과 공극

굵은골재가 철근 사이에서 막히면 콘크리트가 뒤쪽까지 충분히 채워지지 않을 수 있습니다.

이 경우 철근 주변이나 거푸집 면에 벌집, 공극, 충전불량이 발생할 수 있습니다.

특히 다음 위치에서 주의가 필요합니다.

• 보-기둥 접합부
• 기둥 주근 밀집부
• 겹침이음 구간
• 커플러 밀집부
• 벽체 개구부 주변
• 정착철근이 집중되는 단부

이런 구간은 철근 자체의 구조상세뿐 아니라 콘크리트가 실제로 들어갈 공간이 있는지를 시공 전에 검토해야 합니다.

2. 진동다짐이 어려워진다

콘크리트 타설 후에는 내부진동기를 사용해 공기를 제거하고 콘크리트를 밀실하게 만드는 작업이 필요합니다.

하지만 철근 간격이 지나치게 좁으면 바이브레이터 삽입 자체가 어려워질 수 있습니다.

삽입 위치가 제한되면 일부 구간에 다짐이 충분히 전달되지 않고, 내부에 공기와 빈 공간이 남을 수 있습니다.

KCS 일반콘크리트 기준도 타설 층의 높이를 다짐능력을 고려해 결정하도록 하고, 타설 중 재료분리가 발생하지 않도록 관리하도록 규정합니다. Scribd

3. 철근 주변 부착성능이 저하될 수 있다

철근은 콘크리트와의 부착을 통해 힘을 전달합니다.

따라서 철근 표면을 콘크리트가 충분히 둘러싸고 있어야 합니다.

충전불량으로 철근 주변에 공극이나 벌집이 발생하면 철근과 콘크리트가 충분히 접촉하지 못할 수 있고, 결과적으로 설계에서 기대한 부착성능을 확보하기 어려워질 수 있습니다.

특히 정착부나 겹침이음부처럼 부착응력이 큰 위치에서는 이러한 문제가 더 중요합니다.

4. 피복 확보도 어려워질 수 있다

철근이 지나치게 밀집되면 작업자가 현장에서 철근 위치를 조정하면서 피복두께가 줄어드는 경우가 생길 수 있습니다.

예를 들어 보-기둥 접합부에서 주근, 스터럽, 기둥철근, 보강철근이 한꺼번에 겹치면 도면상 배근은 가능해 보여도 실제 시공에서는 철근 간섭이 발생할 수 있습니다.

이 과정에서 철근을 거푸집 쪽으로 밀어 배치하면 최소 피복 확보가 어려워질 수 있습니다.

그래서 기준에서도 철근은 콘크리트 타설 전에 정확한 위치에 배치하고 움직이지 않도록 지지하며, 시공이 편리하도록 배치해야 한다고 규정합니다. Scribd

5. 겹침이음 구간은 특히 더 주의해야 한다

겹침이음 구간에서는 두 철근이 일정 길이 동안 나란히 배치되기 때문에 일반 구간보다 철근 밀도가 높아집니다.

여러 철근의 이음 위치가 한 단면에 집중되면 다음 문제가 함께 발생할 수 있습니다.

• 철근 사이 순간격 감소
• 굵은골재 통과 곤란
• 진동기 삽입 곤란
• 콘크리트 충전성 저하
• 피복 확보 곤란

KDS 철근상세 기준은 철근 순간격 규정을 서로 접촉된 겹침이음 철근과 인접한 이음철근 또는 연속철근 사이에도 적용하도록 규정합니다. Scribd

따라서 겹침이음은 길이만 확보했다고 끝나는 문제가 아닙니다.

철근 배근 간격과 콘크리트 유동성은 별개 문제다

현장에서 흔히 하는 오해 중 하나는

“고유동 콘크리트를 쓰면 철근이 빽빽해도 괜찮다”

는 생각입니다.

유동성이 높은 콘크리트는 충전성 개선에 도움이 될 수 있지만, 철근 사이 공간이 물리적으로 부족하면 굵은골재가 통과하지 못하는 문제까지 완전히 해결할 수는 없습니다.

또한 배합을 임의로 변경하거나 현장에서 물을 추가해 유동성을 높이는 것은 품질저하를 유발할 수 있습니다.

즉 철근 밀집 문제는 배합만으로 해결할 문제가 아니라 배근 상세와 시공성을 함께 검토해야 하는 문제입니다.

현장에서 확인해야 할 핵심 사항

철근 타설 전 검측에서는 최소한 다음 항목을 함께 봐야 합니다.

철근 직경 → 순간격 → 겹침이음 위치 → 커플러 위치 → 피복두께 → 굵은골재 최대치수 → 바이브레이터 삽입 가능 공간

특히 도면상 철근 수량만 확인하고 끝내는 것이 아니라

“이 상태에서 실제로 콘크리트가 들어갈 수 있는가?”

를 반드시 확인해야 합니다.

철근 밀집부에서는 어떤 대책을 검토할 수 있을까

철근 밀집이 심한 경우에는 구조설계자의 검토를 전제로 다음과 같은 방법을 고려할 수 있습니다.

• 이음 위치 분산
• 기계식 이음 적용
• 철근 배근순서 조정
• 철근 직경과 수량 재검토
• 골재 최대치수 검토
• 타설순서 변경
• 적절한 유동성의 콘크리트 적용
• 소형 진동기 사용 등 다짐방법 검토

중요한 점은 현장에서 임의로 철근을 이동하거나 절단해서 간격을 확보하면 안 된다는 것입니다.

철근 위치 변경은 구조성능에 영향을 줄 수 있기 때문에 반드시 구조도면과 책임기술자의 검토를 따라야 합니다.

정리

철근 배근 간격은 단순한 도면상의 치수가 아니라 콘크리트가 철근 사이를 통과하고 충분히 다져질 수 있도록 만드는 시공성의 핵심 조건입니다.

간격이 부족하면

골재 통과 방해 → 충전불량 → 다짐불량 → 공극·벌집 → 부착성능과 내구성 저하

로 이어질 수 있습니다.

따라서 철근공사에서는 구조적으로 필요한 철근량만 확인할 것이 아니라 철근 순간격, 굵은골재 최대치수, 피복, 이음부 철근 밀집도, 다짐장비 접근성을 함께 검토해야 합니다.

특히 철근이 집중되는 접합부와 겹침이음 구간은 콘크리트 타설 전 시공성 검토가 매우 중요합니다.
