철근 피복두께 기준과 스페이서 설치가 중요한 이유

2026년 10월 1일 읽는 시간 약 9분

철근콘크리트 구조에서 피복두께는 콘크리트 표면과 가장 가까운 철근 표면 사이의 콘크리트 두께를 말합니다. 이 피복은 단순히 철근을 콘크리트 속에 감추는 역할이 아니라 철근 부착성능 확보, 부식 방지, 내화성 확보에 직접 관계하는 설계 요소입니다. 최근 콘크리트 구조기준에서도 최소 피복두께를 정할 때 부착, 내구성, 내화성을 고려하도록 규정합니다. Codil

철근 피복두께란 무엇인가

피복두께는 일반적으로 콘크리트 외면에서 가장 가까운 철근의 바깥면까지의 거리입니다.

보나 기둥처럼 주철근 바깥쪽에 스터럽이나 띠철근이 배치되는 경우에는 콘크리트 표면에서 스터럽 또는 띠철근 외면까지의 거리가 실제 피복두께가 됩니다.

따라서 주철근 중심까지의 거리나 주철근 외면까지의 거리를 피복두께라고 보는 것은 정확하지 않습니다.

피복두께 기준이 하나의 숫자로 정해지지 않는 이유

철근 피복두께는 모든 구조물에서 동일하지 않습니다.

적용되는 최소 피복두께는 다음과 같은 조건에 따라 달라집니다.

부재 종류
철근 직경
현장타설 또는 프리캐스트 여부
프리스트레스트 콘크리트 여부
실내·실외 등 노출환경
염해·탄산화 등 부식 위험
지중 또는 수중 조건
내화성 요구조건
해당 구조물별 별도 설계기준

현재 KDS 체계에서도 노출조건과 부재종류별로 최소 피복두께를 다르게 규정하며, 특히 철근 부식 위험이 높은 염해 환경에서는 더 큰 피복두께가 요구될 수 있습니다. Codil

따라서 현장에서는 단순히

“보는 몇 mm, 슬래브는 몇 mm”

처럼 하나의 숫자로 암기해서 적용하는 것보다 구조도면과 적용 KDS·KCS 기준을 먼저 확인하는 것이 원칙입니다.

피복두께가 부족하면 어떤 문제가 생길까

1. 철근 부식 위험 증가

콘크리트는 높은 알칼리성으로 철근 표면에 부동태 피막을 형성해 철근을 보호합니다.

하지만 피복두께가 부족하면 외부의 수분, 이산화탄소, 염화물 등이 철근까지 도달하는 시간이 짧아질 수 있습니다.

특히 해양·제설염·지하수 환경에서는 피복두께가 내구성에 매우 중요한 영향을 줍니다. KDS 내구성 기준도 노출환경별로 최소강도와 최소 피복두께를 함께 관리합니다. Codil

2. 부착성능 저하

철근은 콘크리트와의 부착을 통해 힘을 전달합니다.

철근 바깥쪽 콘크리트가 충분하지 않으면 철근 주변에서 발생하는 응력을 제대로 구속하지 못해 할렬균열이 발생할 가능성이 커질 수 있습니다.

따라서 피복은 내구성뿐 아니라 철근의 정착과 부착에도 필요합니다.

3. 화재 시 철근 온도 상승이 빨라질 수 있음

콘크리트 피복은 화재 시 철근을 고온으로부터 보호하는 역할도 합니다.

피복이 부족하면 철근이 높은 온도에 더 빨리 노출되어 강성이 감소할 수 있기 때문에 내화성 측면에서도 피복 확보가 필요합니다. 최소피복 규정에서도 내화성이 고려 요소로 명시됩니다. Codil

피복두께를 너무 크게 하면 좋은 것일까

그렇지는 않습니다.

피복을 무조건 크게 하면 철근이 부재 내부 쪽으로 이동하게 되고, 그 결과 실제 유효깊이가 설계값과 달라질 수 있습니다.

휨부재에서는 철근 위치가 단면의 구조성능과 직접 관련되기 때문에, 피복두께는 최소값만 확보하면 되는 것이 아니라 설계 위치를 정확히 유지하는 것이 중요합니다.

즉,

피복 부족도 문제이고, 과도한 피복도 설계 의도와 달라질 수 있습니다.

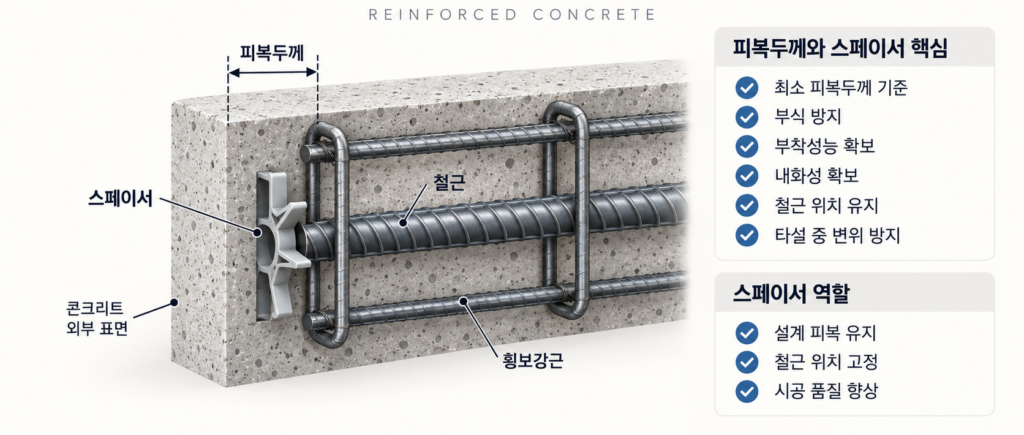

스페이서란 무엇인가

스페이서(Spacer)는 철근과 거푸집 또는 콘크리트 면 사이에 설치하여 설계된 피복두께를 유지하는 간격재입니다.

현장에서는 흔히 피복재, 간격재 등으로 부르기도 합니다.

철근은 조립 당시에는 정확한 위치에 있어도 다음 과정에서 움직일 수 있습니다.

작업자 이동
철근 위 작업
콘크리트 타설압
진동다짐
펌프호스 이동
철근 자체 처짐

따라서 단순히 철근을 도면 위치에 놓는 것만으로는 피복두께가 자동으로 확보되지 않습니다.

KCS 관련 시방에서도 정확한 피복두께 확보를 위해 적절한 간격으로 간격재를 배치해야 한다고 규정하고 있습니다. Codil

스페이서를 설치하는 가장 중요한 이유

스페이서의 가장 본질적인 역할은

콘크리트 타설 전부터 타설 완료까지 철근 위치를 유지하는 것

입니다.

예를 들어 설계 피복이 확보된 상태에서 철근을 조립했더라도 콘크리트 타설 중 철근이 거푸집 쪽으로 10~20mm 이동한다면 실제 피복은 크게 부족해질 수 있습니다.

반대로 철근이 안쪽으로 밀리면 유효깊이가 감소할 수도 있습니다.

따라서 스페이서는 단순한 시공 보조재가 아니라 설계된 철근 위치를 실제 구조물에 구현하기 위한 품질관리 수단입니다.

벽체에서 스페이서가 중요한 이유

벽체는 철근망이 수직으로 설치되기 때문에 콘크리트 타설과 진동 과정에서 철근망이 한쪽으로 밀릴 수 있습니다.

특히 양쪽 거푸집 사이에서 철근망의 위치가 변하면

한쪽 면은 피복이 과도하게 커지고
다른쪽 면은 피복이 부족해질 수 있습니다.

따라서 벽체에서는 철근망의 양쪽 피복을 안정적으로 유지할 수 있도록 적절한 위치에 스페이서를 배치해야 합니다.

슬래브에서는 왜 체어가 필요할까

슬래브 상부철근은 거푸집 위에 직접 놓을 수 없기 때문에 체어(Chair) 등을 이용해 설계 높이를 유지합니다.

상부철근이 작업자의 하중 등으로 아래로 처지면

상부철근 위치 변화
유효깊이 변화
부모멘트 구간 철근 위치 불량
상부 피복 증가

등의 문제가 생길 수 있습니다.

따라서 슬래브에서는 스페이서뿐 아니라 철근 높이를 지지하는 체어의 배치도 중요합니다.

스페이서는 몇 개를 설치해야 할까

여기서 주의해야 합니다.

모든 구조물에 공통으로 적용되는 “몇 m마다 1개” 같은 단일 숫자는 없습니다.

스페이서 간격은

철근 직경
철근망 강성
부재 종류
철근 중량
작업하중
거푸집 형상
현장 시방
제품 성능

등에 따라 달라질 수 있습니다.

KCS 관련 자료도 고정된 숫자 하나를 제시하기보다는 정확한 피복을 확보할 수 있도록 적절한 간격으로 설치하도록 요구합니다. Codil

따라서 특정 현장의 스페이서 설치 간격은 구조도면·공사시방서·감리 지침 및 승인된 시공계획을 확인해야 합니다.

스페이서 설치 시 확인해야 할 사항

현장에서는 다음 항목을 확인하는 것이 중요합니다.

설계 피복두께와 스페이서 규격 일치 여부
스페이서가 쉽게 탈락하지 않는지
철근을 안정적으로 지지하는지
타설 중 철근 위치가 변하지 않는지
거푸집과 철근 사이 간격이 일정한지
부재 모서리와 단부의 피복 확보 여부
벽체 철근망의 양면 피복 확보 여부
스페이서 자체가 마감이나 내구성에 문제를 일으키지 않는지

일부 현장 개선사례에서도 피복두께와 주철근 수직도를 안정적으로 유지하기 위해 스페이서 고정방식을 개선한 사례가 보고되어 있습니다. Codil

철근 조립 후 반드시 검측해야 하는 이유

철근 피복두께는 콘크리트를 타설한 이후에는 직접 확인하기 매우 어렵습니다.

따라서 타설 전에

철근 위치 → 피복두께 → 스페이서 → 철근 간격 → 결속 상태

를 함께 검측해야 합니다.

시방에서도 콘크리트 피복두께는 설계도면을 따르고, 설치오차와 철근 위치가 허용범위를 벗어나는 경우에는 별도 승인을 받도록 규정하고 있습니다. Codil

정리

철근 피복두께는 단순한 시공 치수가 아니라 부착성능, 철근 부식 방지, 내화성, 구조성능과 연결되는 핵심 설계조건입니다.

그리고 설계된 피복두께를 현장에서 실제로 유지하는 역할을 하는 것이 스페이서와 체어입니다.

따라서 철근공사에서는

설계 피복 확인 → 적정 스페이서 선정 → 정확한 설치 → 타설 전 검측 → 타설 중 철근 위치 유지

의 과정이 중요합니다.

특히 피복두께는 구조물의 부재종류와 노출환경에 따라 요구값이 달라지므로, 일반적인 숫자를 임의 적용하기보다는 해당 구조물의 설계도면과 적용 KDS·KCS 기준을 우선 확인해야 합니다.
