플랫슬래브 구조에서 주의해야 할 안전 문제는 무엇인가요?

가장 주의 깊게 살펴봐야 할 안전 문제는 바로 펀칭전단 현상입니다. 바닥판에 실리는 무거운 하중이 기둥과 만나는 부위에 집중되면서 바닥이 기둥 주변으로 푹 꺼지는 파괴 현상으로, 경고 없이 갑자기 발생하여 건물 전체의 붕괴로 이어질 수 있어 기둥 주변의 특별한 보강 작업이 필요합니다.

전단보강근과 전단스터드레일은 어떤 특징이 있나요?

전단보강근은 기둥 주변 슬래브 내부에 수직 방향으로 철근을 촘촘히 엮어 넣는 전통적인 방식이며 자재를 구하기 쉽고 시공 기술이 보편화되어 있습니다. 전단스터드레일은 철판 레일 위에 작은 핀 모양의 스터드들이 용접된 형태의 효율적인 보강재로, 미리 제작되어 나와 현장 설치가 빠르고 편리합니다.

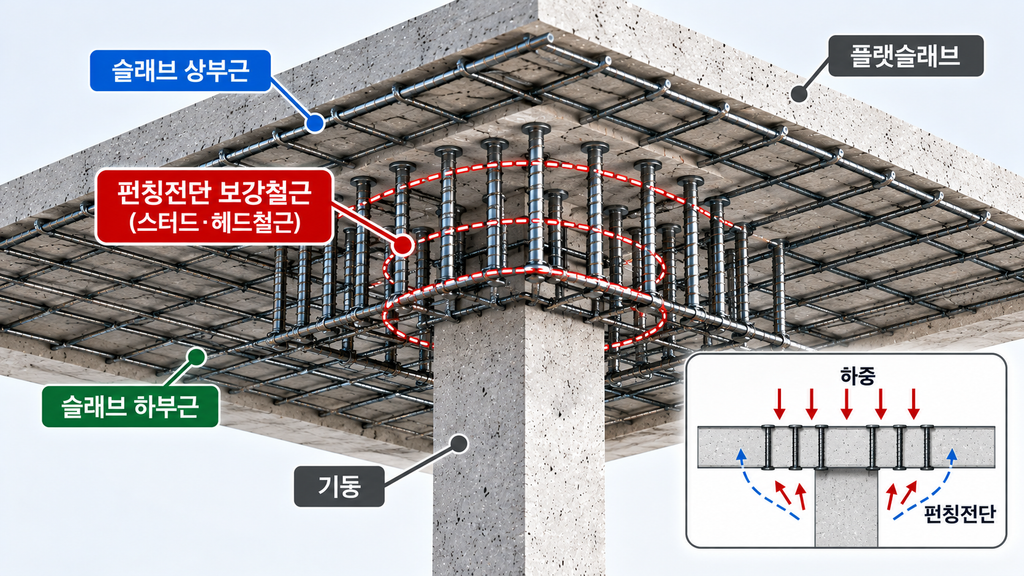

플랫슬래브 펀칭전단 보강 철근의 배치 원리

Q: 플랫슬래브 구조란 무엇인가요?

현대식 건물의 천장을 올려다보면 보가 없이 매끈한 모습을 볼 수 있는데, 이렇게 보가 없는 바닥판 구조를 건축 용어로 플랫슬래브라고 부릅니다. 천장이 평평해서 공간을 넓게 쓸 수 있고 인테리어 측면에서도 깔끔하여 주차장이나 상업용 건물에서 선호합니다.

2026년 10월 18일 읽는 시간 약 8분

건물의 안전을 지키는 보이지 않는 손 플랫슬래브 구조의 이해

우리가 매일 걸어 다니는 현대식 건물의 천장을 올려다보면 보가 없이 매끈한 모습을 자주 볼 수 있습니다. 이렇게 보가 없는 바닥판 구조를 건축 용어로 플랫슬래브라고 부릅니다. 천장이 평평해서 공간을 넓게 쓸 수 있고 인테리어 측면에서도 깔끔하기 때문에 주차장이나 상업용 건물에서 매우 선호하는 방식입니다. 하지만 보가 없다는 것은 그만큼 하중을 지탱하는 데 불리할 수 있다는 뜻이기도 합니다.

플랫슬래브 구조에서 가장 주의 깊게 살펴봐야 할 안전 문제는 바로 펀칭전단 현상입니다. 바닥판에 실리는 무거운 하중이 기둥과 만나는 부위에 집중되면서 마치 주먹으로 두꺼운 도화지를 뚫는 것처럼 바닥이 기둥 주변으로 푹 꺼지는 파괴 현상을 말합니다. 이 현상은 경고 없이 갑자기 발생할 수 있어서 건물 전체의 붕괴로 이어질 수 있는 아주 위험한 사고 원인 중 하나입니다. 따라서 기둥 주변의 안전을 확보하기 위한 특별한 보강 작업이 반드시 필요합니다.

펀칭전단을 막아주는 보강 철근의 종류와 특징

기둥 주변 바닥의 취약점을 보완하기 위해 현장에서는 다양한 형태의 보강 철근을 사용합니다. 각각의 방식은 설치의 편의성과 구조적 성능에 따라 차이가 있으므로 건물의 용도와 하중에 맞춰 신중하게 선택해야 합니다.

전단보강근

가장 전통적이면서도 널리 쓰이는 방식입니다. 기둥 주변의 슬래브 내부에 수직 방향으로 철근을 촘촘히 엮어 넣는 형태입니다. 마치 바닥이 기둥을 단단히 붙잡고 있는 손잡이 역할을 하도록 만들어 줍니다. 자재를 구하기 쉽고 시공 기술이 보편화되어 있어서 많은 현장에서 기본적으로 채택하고 있습니다.

전단스터드레일

최신 시공 현장에서 매우 선호하는 효율적인 보강재입니다. 철판 레일 위에 작은 핀 모양의 스터드들이 일정한 간격으로 용접되어 있는 형태입니다. 미리 제작되어 나오기 때문에 현장에서 일일이 철근을 엮는 수고를 덜 수 있으며, 기둥 주변에 방사형이나 격자 형태로 빠르게 설치할 수 있다는 장점이 있습니다.

형강 보강재

하중이 유독 많이 걸리는 대형 건축물이나 지하 주차장의 기둥 주변에 주로 적용합니다. H빔과 같은 철골 부재를 기둥과 슬래브 접합부 내부에 십자 모양이나 우물정자 모양으로 매립하는 방식입니다. 강성이 매우 뛰어나서 극한의 하중이나 지진 발생 시에도 건물의 뼈대를 든든하게 유지해 줍니다.

안전하고 효율적인 철근 배치의 핵심 원리

보강 철근을 무조건 많이 넣는다고 해서 무조건 안전한 것은 아닙니다. 구조적 역학 관계를 고려하여 올바른 위치에 정확하게 배치해야만 비용을 아끼면서도 최대의 효과를 낼 수 있습니다.

첫째로 고려해야 할 것은 위험 영역의 정확한 설정입니다. 기둥 면에서부터 슬래브 두께의 일정 배수만큼 떨어진 거리까지가 펀칭전단에 가장 취약한 구역입니다. 보강 철근은 바로 이 핵심 위험 구역 내부에 집중적으로 배치되어야 하며, 바깥쪽으로 갈수록 간격을 넓히거나 생략하여 경제성을 맞춥니다.

둘째는 상하부 철근의 유기적인 결합입니다. 바닥판은 위에서 누르는 힘과 아래로 처지려는 힘을 동시에 받기 때문에, 슬래브의 상부와 하부 주철근과 보강 철근이 서로 긴밀하게 앵커리지 되어 있어야 합니다. 어느 한쪽이라도 결속이 느슨하면 하중이 집중될 때 전단 파괴가 먼저 일어날 수 있습니다.

셋째는 피복 두께의 확보입니다. 철근이 공기나 습기에 노출되면 녹이 슬어 구조 성능이 급격히 떨어지게 됩니다. 따라서 보강 철근 주변으로 일정한 두께의 콘크리트 보호층이 형성될 수 있도록 간격재를 정확히 설치하는 것이 시공의 완성도를 좌우합니다.

현장에서 자주 발생하는 오해와 진실

건설 현장이나 설계 과정에서 플랫슬래브 보강 철근과 관련해 잘못 알려진 상식들이 종종 있습니다. 올바른 정보를 바탕으로 판단해야 부실 시공을 막을 수 있습니다.

흔히 슬래브 두께만 두껍게 만들면 보강 철근이 따로 필요 없다고 생각하는 경우가 많습니다. 물론 슬래브가 두꺼워지면 전단 저항력이 커지는 것은 사실이지만, 현대 건물의 넓은 기둥 간격과 높은 하중 조건을 감당하기에는 콘크리트의 성질만으로는 한계가 있습니다. 두께를 무리하게 늘리면 건물의 자중이 무거워져 오히려 지진에 취약해질 수 있으므로 적정 두께와 철근 보강을 병행해야 합니다.

보강 철근을 기둥에 너무 바짝 붙여서 설치하면 더 안전할 것이라는 오해를 하기도 합니다. 하지만 기둥 바로 옆은 콘크리트 자체의 압축 응력이 워낙 강해서 철근이 제 역할을 하기 어렵습니다. 오히려 규정된 이격 거리를 두고 외곽으로 퍼져나가는 형태로 배치해야 펀칭전단 콘크리트 원뿔 파괴면을 효과적으로 관통하여 잡아줄 수 있습니다.

비용을 아끼면서 안전을 확보하는 실용적인 조언

건축주나 시공사 입장에서는 안전을 확보하면서도 공사비를 절감하는 것이 가장 큰 숙제입니다. 플랫슬래브 보강 공정에서 비용 효율성을 높이기 위한 몇 가지 실질적인 팁이 있습니다.

설계 초기 단계부터 구조 기술사와 긴밀하게 협의하는 것이 가장 중요합니다. 건물의 용도에 따른 실제 하중을 정확하게 산정하면 과도하게 설계된 철근 물량을 최적화할 수 있습니다. 불필요하게 두꺼운 철근이나 과도한 보강재 사용을 줄이는 것만으로도 상당한 예산을 절감할 수 있습니다.

현장 시공성을 고려한 자재 선택도 비용 절감의 핵심입니다. 일일이 수작업으로 엮어야 하는 전통적 방식 대신 공장에서 제작되어 나오는 전단스터드레일을 활용하면 인건비를 크게 줄이고 공기를 단축할 수 있습니다. 숙련공의 손길이 덜 필요하므로 시공 오차를 줄이고 품질을 균일하게 유지하는 데도 유리합니다.

철근 배치가 끝난 후에는 콘크리트를 타조하기 전에 반드시 3차원적 검수 과정을 거쳐야 합니다. 배근 간격이 좁거나 철근이 누락된 곳은 나중에 수정하기가 불가능에 가깝기 때문에, 초기에 철저한 감리를 통해 재시공 비용을 원천 차단하는 것이 가장 현명한 예산 관리법입니다.

현장 전문가들이 전하는 실무 조언

구조 설계 및 시공 현장의 베테랑 엔지니어들은 플랫슬래브 작업 시 디테일의 중요성을 거듭 강조합니다. 큰 틀의 구조 계산도 중요하지만 실제 무너지는 사고는 작은 부주의에서 시작되기 때문입니다.

기둥과 슬래브가 만나는 접합부는 콘크리트 다짐 불량이 일어나기 가장 쉬운 장소입니다. 보강 철근이 촘촘하게 들어가 있는 상태에서 콘크리트를 부어 넣으면 철근 사이사이에 빈 공간이 생기기 쉽습니다. 따라서 바이브레이터를 이용해 철저하게 다져주어 공기 주머니나 밀실하지 못한 구간이 생기지 않도록 현장 관리 감독을 철저히 해야 합니다.

또한 도면상의 치수와 현장 가공 치수가 미세하게 다를 수 있으므로, 철근 가공 전 현장에서 실측을 진행하고 간섭 사항을 미리 체크하는 습관이 필요합니다. 배근이 서로 엉켜서 정해진 위치에 들어가지 못하면 구조 성능에 치명적인 결함이 될 수 있으므로 사전 조율은 필수적입니다.
