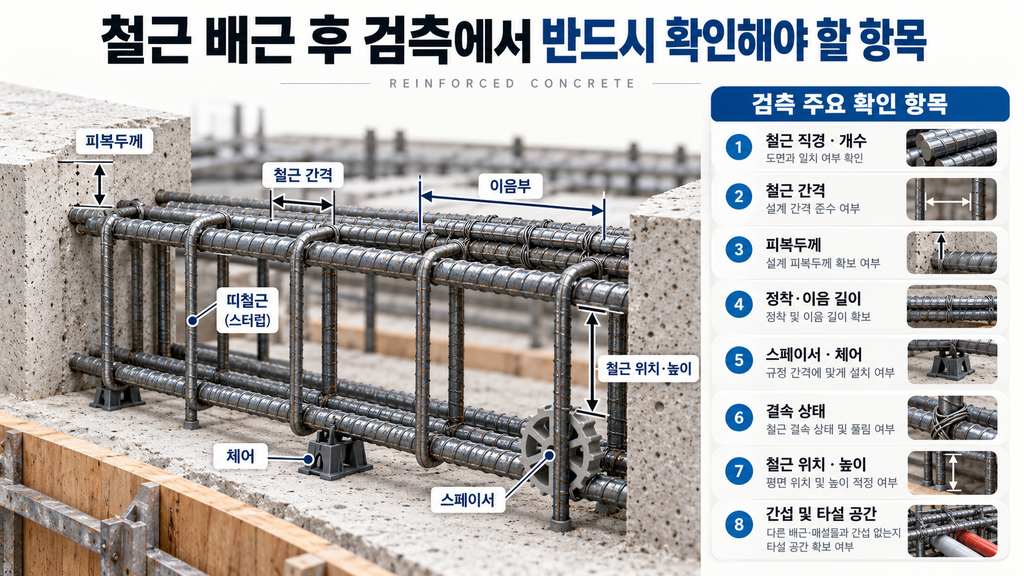

철근 배근 후 검측에서 반드시 확인해야 할 항목

철근 배근 검측이 건축에서 가지는 절대적인 의미

건물을 지을 때 눈에 보이는 마감재나 인테리어도 중요하지만 가장 근본적인 뼈대를 이루는 것은 단연 철근과 콘크리트입니다. 그중에서도 철근 배근 작업은 건물의 수명과 안전을 결정짓는 핵심 공정입니다. 콘크리트는 압축에는 강하지만 인장력과 휨에 약한 치명적인 단점이 있는데 이를 철근이 완벽하게 보완해 줍니다. 따라서 설계 도면대로 철근이 정확하게 제자리에 들어갔는지 확인하는 검측 과정은 건물의 안전을 담보하는 필수적인 관문입니다.

많은 사람들이 건물이 완성된 후의 모습에만 집중하지만 사실 진짜 중요한 것은 콘크리트를 부어버리면 영원히 볼 수 없는 내부의 철근 상태입니다. 콘크리트를 타설하고 나면 수정이 불가능하거나 엄청난 비용과 시간이 소요되기 때문에 타설 전 철근 배근 검측은 단 한 번의 기회이자 가장 중요한 검증 단계입니다. 이 과정을 소홀히 하면 건물의 부실 시공으로 이어져 나중에 지진이나 하중을 견디지 못하는 심각한 상황이 발생할 수 있습니다.

설계도면과 현장 시공의 일치 여부를 확인하는 방법

검측의 가장 기본이자 출발점은 건축 구조 도면과 현장의 실제 철근 배근 상태를 꼼꼼하게 대조하는 것입니다. 도면에는 철근의 규격과 간격 그리고 개수가 명시되어 있는데 현장 작업자가 이를 제대로 이해하고 시공했는지 확인해야 합니다. 흔히 발생하는 실수는 철근의 굵기인 직경을 잘못 보거나 수량을 누락하는 경우입니다. 따라서 현장에 배치된 철근의 굵기가 도면과 정확히 일치하는지 버니어 캘리퍼스 등으로 직접 측정해 보는 것이 안전합니다.

철근의 간격 역시 매우 중요한 체크포인트입니다. 철근이 너무 촘촘하면 콘크리트가 제대로 채워지지 않아 공극이 생기고 반대로 너무 널찍하면 설계된 강도를 발휘할 수 없습니다. 간격 스페이서를 적절히 사용하여 도면에 지정된 간격을 유지하고 있는지 줄자로 직접 측정하며 확인해야 합니다. 특히 기둥과 보가 만나는 접합부나 하중이 집중되는 부위는 더욱 엄격한 검측이 필요합니다.

철근의 정착과 이음 길이를 준수해야 하는 이유

철근은 무한정 길게 만들 수 없기 때문에 현장에서 여러 개의 철근을 이어서 사용하거나 기둥과 보에 단단히 고정해야 합니다. 이때 철근이 서로 겹쳐지는 길이를 이음 길이라고 하고 콘크리트 속에 박혀 힘을 전달하는 길이를 정착 길이라고 합니다. 이 길이를 충분히 확보하지 않으면 건물이 하중을 받았을 때 철근이 콘크리트 속에서 빠져나오거나 끊어질 수 있습니다.

구조 도면에는 철근의 강도와 콘크리트의 강도에 따라 필요한 정착 및 이음 길이가 상세하게 표기되어 있습니다. 검측 시 이 부분이 규정대로 시공되었는지 반드시 자로 재어보아야 합니다. 특히 철근을 이을 때 한곳에 너무 많은 이음이 집중되지 않도록 엇갈려서 배치했는지도 함께 확인해야 구조적인 안정성을 높일 수 있습니다.

피복두께 확보를 위한 필수적인 조치 사항

피복두께란 콘크리트 표면에서 가장 가까운 철근의 외면까지의 최단 거리를 말합니다. 많은 사람들이 철근이 콘크리트 깊숙이 들어가기만 하면 된다고 생각하지만 피복두께는 너무 얇아도 너무 두꺼워도 문제가 됩니다. 피복두께가 너무 얇으면 외부의 공기와 수분이 침투하여 철근이 쉽게 녹슬고 부식되며 이로 인해 콘크리트가 깨져나가는 폭열 현상이 발생합니다. 반대로 너무 두꺼우면 구조물의 유효 깊이가 줄어들어 설계된 강도를 발휘하기 어렵습니다.

피복두께를 정확하게 유지하기 위해서는 스페이서와 체어라는 전용 부속품을 반드시 사용해야 합니다. 철근이 바닥이나 거푸집에 직접 닿지 않도록 띄워주는 역할을 하는 이 부속품들이 적재적소에 단단히 고정되어 있는지 검측 과정에서 두 눈으로 확인해야 합니다. 콘크리트를 타설하는 과정에서 작업자들이 밟고 지나가며 철근이 주저앉거나 위치가 바뀔 수 있으므로 타설 직전까지 피복두께가 유지되는지 세심한 관리가 필요합니다.

철근 배근 검측에서 자주 발생하는 오해와 진실

현장에서 일하다 보면 철근 배근에 대한 잘못된 상식으로 인해 부실 시공의 위험을 키우는 경우를 종종 볼 수 있습니다. 가장 흔한 오해 중 하나는 철근을 설계보다 더 촘촘하게 많이 넣으면 무조건 좋다는 생각입니다. 물론 철근이 많으면 튼튼할 것이라 여길 수 있지만 철근 사이로 콘크리트가 완벽하게 채워지지 못해 오히려 빈 공간이 생기고 전체적인 일체화와 강도가 떨어지는 역효과가 발생합니다.

또 다른 오해는 약간의 녹이 슨 철근은 불량이라서 모두 교체해야 한다는 것입니다. 철근 표면에 붉은빛의 가벼운 녹이 슨 것은 오히려 시멘트와의 부착력을 높여준다는 사실을 아는 사람은 드뭅니다. 물론 철근이 썩어서 단면이 깎여나가거나 겹겹이 층을 이루며 벗겨지는 심각한 부식이라면 당연히 사용을 금지해야 하지만 가벼운 표면 녹은 구조적 성능에 큰 해를 끼치지 않습니다. 이러한 사실 관계를 정확히 알고 있어야 불필요한 공사비 낭비를 막을 수 있습니다.

철근 가공 상태와 청결도 점검의 중요성

철근을 배근하기 전에 철근 자체의 상태를 점검하는 것도 검측의 중요한 부분입니다. 철근 표면에 흙이나 기름때 그리고 페인트나 먼지 같은 이물질이 묻어 있으면 콘크리트와 철근이 완벽하게 밀착되지 못합니다. 이로 인해 두 재료 사이의 부착력이 떨어져 외력을 받았을 때 철근이 콘크리트 안에서 미끄러질 수 있습니다. 따라서 배근 전 철근 표면이 깨끗한지 확인하고 필요하다면 청소를 선행해야 합니다.

또한 철근을 구부리는 가공 과정에서 규정에 맞지 않게 너무 급격한 각도로 꺾거나 꺾인 부분에 균열이 발생하지 않았는지 확인해야 합니다. 철근은 강한 재질이지만 무리하게 구부리면 금이 가거나 부러질 위험이 있으므로 벤딩 가공 상태를 꼼꼼히 살펴야 합니다. 현장에서 급하게 철근을 구부려야 할 때 가열하여 작업하는 것은 철근의 성질을 변화시켜 강도를 떨어뜨릴 수 있으므로 엄격하게 금지되어야 합니다.

효율적인 검측을 위한 전문가의 실용적인 조언

철근 배근 검측은 단순히 눈으로 훑어보는 형식적인 절차가 되어서는 안 됩니다. 감리자와 시공사가 함께 도면을 펼쳐두고 구역별로 나누어 체계적으로 체크리스트를 활용해 확인하는 것이 가장 효과적입니다. 스마트폰이나 태블릿을 활용해 검측 과정을 사진이나 동영상으로 상세히 기록해 두면 나중에 문제가 발생했을 때 책임 소재를 명확히 하고 하자 보수의 근거 자료로 활용할 수 있습니다.

철근 공종은 여러 하도급 업체와 작업자들이 얽혀 있기 때문에 의사소통이 원활하지 않으면 누락되는 부분이 생기기 쉽습니다. 따라서 검측을 진행하기 전에 시공 팀과 감리 팀이 사전 회의를 통해 주요 체크포인트를 공유하고 작업 완료 후 충분한 자체 점검 시간을 가진 뒤 공식 검측을 요청하는 것이 시간과 비용을 아끼는 지름길입니다.

철근 배근 검측과 관련하여 자주 묻는 질문

철근 검측은 법적으로 반드시 받아야 하는 절차인가요?

건축법과 주택법에 따라 일정 규모 이상의 건축물은 감리자의 중간 검측과 철근 배근 확인을 거치도록 법적으로 의무화되어 있습니다. 이를 위반하고 콘크리트를 타설할 경우 과태료나 영업정지 등 강력한 행정처분을 받을 수 있으며 무엇보다 건물의 안전을 위해 필수적인 과정입니다.

검측 과정에서 설계 변경이 필요한 경우 어떻게 대처해야 하나요?

현장 여건상 도면대로 시공할 수 없거나 구조 변경이 불가피한 경우에는 임의로 철근을 누락하거나 변경해서는 안 됩니다. 반드시 구조 설계사의 검토와 승인을 받은 후 공식적인 설계 변경 서류를 갖추어야만 시공에 반영할 수 있습니다.

철근 간격 유지를 위해 사용하는 스페이서는 어떤 종류가 좋은가요?

설계 도면이나 시방서에 명시된 기준에 부합하는 제품을 사용해야 하며 일반적으로 고강도 모르타르 제품이나 플라스틱 전용 스페이서를 많이 씁니다. 철근의 무게를 충분히 견딜 수 있고 피복두께를 정확히 확보할 수 있는 검증된 자재를 선택하는 것이 중요합니다.

비용을 절감하기 위해 철근 배근 검측을 자체적으로만 진행해도 되나요?

자체 점검은 시공 품질을 높이는 데 도움이 되지만 객관성과 공신력을 확보하기 위해서는 자격을 갖춘 제3자나 감리자의 입회하에 검측을 진행하는 것이 원칙입니다. 부실 시공으로 인한 재시공 비용이 검측에 들어가는 노력과 시간보다 훨씬 크다는 점을 명심해야 합니다.
